鋼絲繩鋁合金接頭受力分析與計算
1概述

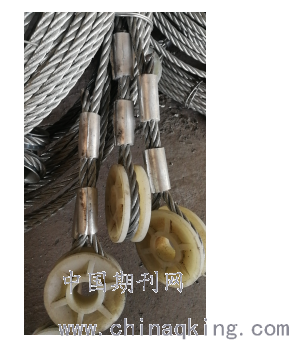

鋼絲繩鋁合金接頭是根據金屬塑性等體積轉移原理，采用鋁合金接頭固定鋼絲繩繩端的技術加工而成。其工藝是將裝好鋁合金接頭的鋼絲繩置于專用模具型腔內，在油壓機作用下，產生永久性變形，使鋼絲繩和鋁合金接頭成為不可拆卸永久的同一體，如圖1所示。
圖1 壓制成型圖
GB/T6946-2008 《鋼絲繩鋁合金壓制接頭》規定，接頭所使用的扁橢圓管應優先選用由管材壓制而成的扁橢圓管，材料應優先選用GB/T4437.1-2015《鋁及鋁合金熱擠壓管 第1部分：無縫圓管》中3A21H112(此種材料只能用在吊裝索具上)或5A02H112鋁及鋁合金熱擠壓無縫圓管制造，必須附有質量證明書?；瘜W(xué)成分符合GB/T3190《變形鋁及鋁合金化學成分》的規定。
與接頭相匹配的鋼絲繩應符合GB8918-2006《重要用途鋼絲繩》中所規定的圓股鋼絲繩，工程抗拉強度不大于1770MPa。接頭工作環境溫度范圍-40℃-- +150℃。
GB 6067.1-2010《起重機安全規程 第1部分：總則》規定，鋼絲繩端部的固定和連接應應滿足：用鋁合金接頭壓縮法連接時，連接強度應達到鋼絲繩最小破斷拉力的90%。
GB/T6946-2008 《鋼絲繩鋁合金壓制接頭》規定,接頭應能承受鋼絲繩最小破斷拉力的90%的靜載荷以及承受鋼絲繩最小破斷力15%~30%的沖擊載荷。
2鋼絲繩鋁合金接頭受力分析

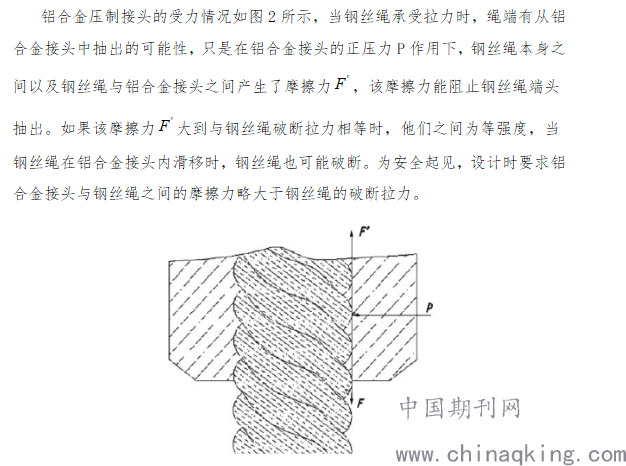

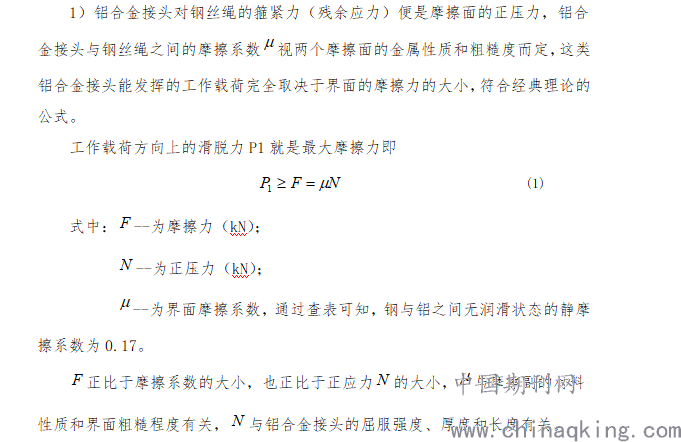

2）接頭除了鋼絲繩與鋁合金接頭接觸之外，還有兩鋼絲繩之間鋼絲繩與鋼絲繩接觸，這部分鋼絲繩的股絲在壓接接頭時形成較好的接觸，使用時相對滑動所需剪切鋼絲繩股絲的力較大，會增加接頭強度。
3）除了鋼絲繩與鋁合金接頭之間的壓緊力、鋼絲繩與鋼絲繩增加的力之外，還存在一個很大的靜摩擦力，即吊鉤與鋼絲繩之間的靜摩擦力。由于吊鉤和鋼絲繩的摩擦條件（正壓力和粗糙度）很強，鋼絲繩要滑動所需克服的摩擦力很大，尤其是當鋼絲繩出現超過彈性段的塑性彎曲后，要滑動還需要加上很大的使鋼絲變形的力。
3鋼絲繩鋁合金接頭壓制力值的確定

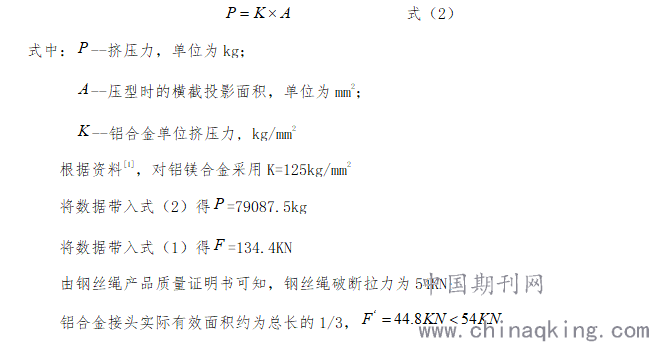

根據壓力加工原理，為使鋁合金塑性流動至鋼絲繩的周圍，只要給一定的總壓力P，使需要流動的金屬其單位壓力達到流動限即可。對壓制時所需的力進行計算，由于在壓制的后階段所形成的狀態為擠壓狀態，所以采用順壓的計算公式，即
繩端固定需同時采用2段鋼絲繩鋁合金接頭固定才能滿足要求。
壓后鋁合金接頭與鋼絲繩應緊密接觸而無空隙；鋁合金接頭的厚度和長度應使鋁合金接頭的箍緊力足夠大。
4 結論
1）鋁合金接頭需滿足鋁合金接頭與鋼絲繩之間的摩擦力略大于鋼絲繩的破斷拉力。
2）冷擠壓工藝的特點是變形抗力大。如果冷擠壓變形時作用在模具上的單位擠壓力超過了2500N/mm2,模具很容易損壞。確定冷擠壓件的單位擠壓力，需考慮是否超過所用模具所能承受的載荷[2]。
3）需滿足如下要求:
（1）最終狀態應為將兩根鋼絲繩壓成整體，并且鋁合金已進入鋼絲繩的股和絲之間，有的部分已形成螺旋形；
（2）根據經驗，鋼絲繩在承受工作負荷后，其伸長量約為10%，所以在壓緊接頭套時，最好使鋼絲繩經過預拉；
（3）正式壓制前對鋁合金接頭進行預變形處理；
（4）鋼絲繩鋁合金接頭連接好后，要進行額定拉力試驗、外觀質量檢查、接頭基本尺寸檢查、接頭端部檢查、接頭合模錯移量檢查；
（5）應通過100000次沖擊疲勞載荷試驗；
（6）接頭在使用中不允許受彎；
（7）本產品實行嚴格的檢驗制度。壓制后進行探傷檢驗，百分之百的宏觀檢查，二倍的額定負荷試驗，保證安全可靠。
鋼絲繩鋁合金接頭是所有設備的一個非常重要的零部件，一旦工作過程中出現損壞，都會導致非常大的危險出現，甚至機毀人亡，所以在設計、加工、組織、壓制時都要嚴格執行相應的國家標準。
