起升用大規格鋼絲繩索具研制
隨著國內技術水平的不斷提高及產品國際化的需求，國內制作的石油鉆機大量銷往國外，尤其是一些歐美國家，這些國家要求起升用大規格鋼絲繩索具的制作標準必須達到美國石油協會認可的標準范圍。由于這些國家現場工作環境溫度遠遠低于-20℃，甚至低于-45℃，因而大大提高了對井架配件起升用大規格鋼絲繩索具整體性能的要求，尤其是低溫性能要求。為占領國際市場，實現國內產品國際化，筆者對新一代起升用大規格鋼絲繩索具的設計、制作、驗證等各項要求，以及實現過程、后期維修及更換進行論述。
1起升用大規格鋼絲繩索具結構及基本性能要求
起升用大規格鋼絲繩索具由澆鑄錨具、合金澆鑄料和鋼絲繩組成，兩端的澆鑄錨具通過加熱熔化合金澆鑄料與鋼絲繩中每根鋼絲固結一冷卻從而成為一體，其固結效率為100%。起升用大規格鋼絲繩索具2根為1套，成對使用。為保證井架、底座的精確起放，配套使用的起升用大規格鋼絲繩索具的公稱長度誤差，以及索具之間的相對誤差都應滿足設備精度要求。
1.1兩端錨具性能要求

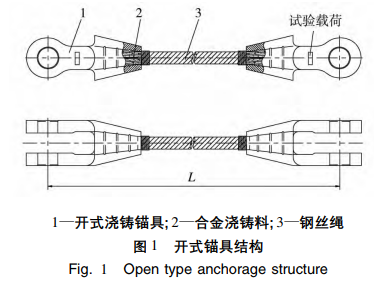

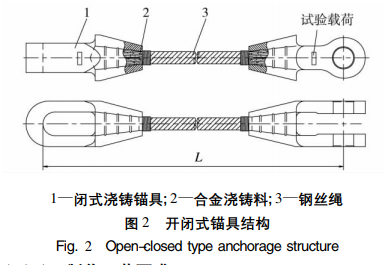

錨具的形式分為2種：一種是開式錨具即兩端均為開式澆鑄錨具，如圖1所示；另一種為開閉式錨具，即一端為開式澆鑄錨具，另一端為閉式澆鑄錨具，如圖2所示。
1.1.1制作工藝要求
大規格鋼絲繩索具兩端錨具按制作工藝分為鑄件、鍛件和焊接件3種。在保證錨具能夠與井架順利連接，滿足在規定的鋼絲繩最小破斷拉力載荷下安全系數不小于2、良好的耐疲勞性能和低溫性能的前提下，一般采用鍛造工藝制作，錨具材質選用高強度合金結構鋼a。
1.1.3低溫性能要求
錨具力學性能中沖擊功是對低溫環境最敏感的性能之一，為保證其安全性，錨具的沖擊功應滿足API Spec 8C《鉆井和采油提升設備規范》中要求的
“對于規定最小屈服強度至少為310MPa的材料，在-20℃條件下，平均沖擊韌性值應為42J，且其中沒有個別值低于32'，“對于規定最小屈服強度低于310MPa的材料，在-20℃條件下的平均沖擊韌性值應為27J，且其中沒有個別值低于20了，用于承受主要載荷且要求最低操作溫度低于-20℃
的主要構件材料，其最小平均夏比沖擊能量應為27
J，其中的單個數值不得小于20J”，也可根據客戶的特殊要求特殊制作?？蛻?hù)常用的錨具沖擊功要求見表1日。
1.1.4錨具制作執行標準
按照ASTMA370日進行力學性能試驗；根據API Spec 8C確定試塊的尺寸；錨具的磁粉探傷需達到ASMEE709國要求；超聲波探傷需達到ASMEA388日要求。鑄件不允許進行任何形式的補焊；錨具表面熱浸鋅處理，浸鋅執行GB/T139120。
1.2索具用大規格鋼絲繩性能要求鋼絲繩應滿足API Spec9A《鋼絲繩技術條件石油和天然氣工業用鋼絲繩-最低要求和驗收條件》國的要求，為滿足現場使用過程中的柔韌度和強度的要求，鋼絲繩一般選用a類或ab類麻芯系列，鋼絲繩公稱抗拉強度最低為IPS或1770MPa。
現場使用溫度低于-45℃時，鋼絲繩表面應涂低溫油脂。
據統計國內石油設備制作廠家主要有四川宏華石油設備有限公司、山東科瑞石油設備有限公司、濮陽一凡石油設備有限公司、南陽二機石油設備有限公司、中原遼河石油鉆探設備有限公司等，配套大規格鋼絲繩規格、結構見表2。
2起升用大規格鋼絲繩索具制作工藝
正確的制作工藝是保證產品質量的關鍵。大規格鋼絲繩索具的制作工藝分為澆鑄錨具的制作工藝和大規格鋼絲繩的澆鑄工藝2部分。澆鑄錨具屬于機加工件，不再過多描述，主要針對大規格鋼絲繩的澆鑄工藝進行描述。
3索具用大規格鋼絲繩的維護及更換
4結語
1.3大規格鋼絲繩長度誤差要求及保證方法配對使用的2根大規格鋼絲繩公稱長度絕對誤差和相對誤差在井架使用要求范圍之內，尤其是相對誤差要小。為保證誤差要求，大規格鋼絲繩索具在制作前需對鋼絲繩做預拉伸處理以消除非彈性變形，一般鋼絲繩預拉伸拉力值為鋼絲繩最小破斷力的40%~60%，拉伸次數不低于2次，每次保載時間不低于30min，預拉伸完畢后2根并1根進行精確下料，下料時應保證鋼絲繩的直線度。
2起升用大規格鋼絲繩索具制作工藝
正確的制作工藝是保證產品質量的關鍵。大規格鋼絲繩索具的制作工藝分為澆鑄錨具的制作工藝和大規格鋼絲繩的澆鑄工藝2部分。澆鑄錨具屬于機加工件，不再過多描述，主要針對大規格鋼絲繩的澆鑄工藝進行描述。
大規格鋼絲繩的澆鑄方法分2種：熔融金屬套接和樹脂熔鑄套接。通常采用熔融金屬套接，澆鑄料為鋅銅合金。
熔融金屬套接工藝流程：備料、入廠檢驗一預拉伸一捆扎一下料→穿套筒→散頭→清洗一定位→預熱一密封一澆鑄→冷卻一防銹處理→檢驗、試驗。
3索具用大規格鋼絲繩的維護及更換
3.1大規格鋼絲繩的維護
（1）影響索具壽命的3個主要因素是磨損、腐蝕和損傷。磨損與大規格鋼絲繩使用次數有關，腐蝕與時間和環境有關。
（1）影響索具壽命的3個主要因素是磨損、腐蝕和損傷。磨損與大規格鋼絲繩使用次數有關，腐蝕與時間和環境有關。
（2）大規格鋼絲繩應維持良好的潤滑狀態。
（3）使用大規格鋼絲繩索具前應檢查是否有斷絲、壓壞、過度腐蝕等現象。
（4）大規格鋼絲繩涂油脂后用防水布包好，盤成卷放置在干燥處，避免擠壓、打扭、彎折；避免接觸酸、堿、鹽或泥漿等具有腐蝕性的物質；定期對鋼絲繩進行潤滑。
3.2索具用大規格鋼絲繩的更換使用時出現以下任何一種情況應更換鋼絲繩。
（1）發生了彎折、銹蝕或引起鋼絲繩扭曲的任何其他形式的損壞。
（2）在1個捻距內鋼絲繩中有6條或更多條斷絲。
（3）在1個捻距內鋼絲繩的一股中有3條或更多條斷絲。
（4）輕型塔架的大規格鋼絲繩不允許有任何鋼絲斷絲。
（5）開式澆鑄錨具有變形、腐蝕、斷裂、彎曲、磨損或不當使用。
（6）觀察有扭結、銹蝕、切口、機械損傷跡象等。
4結語
石油鉆井勘探現場工作環境極其惡劣，起升用大規格鋼絲繩索具是起放石油鉆機井架、底座的一種專用工具，是石油鉆井井架起升系統中的一個關鍵配件，如在井架起升或降落的過程中發生斷裂，將導致整套井架的破壞，后果不堪設想。研制的起升用大規格鋼絲繩索具各項性能指標均已達到國外產品各項性能指標的要求，并成功應用于國內外各大石油行業的石油鉆機井架中（如美國NDC項目），占領了國際市場，填補了國內空白。
